一、技术概述与定义

石材复合板是以天然石材（大理石、花岗岩、玉石等）表层与铝蜂窝、塑料蜂窝、玻璃、瓷砖或另一种石材作为基层，通过 复合胶粘剂在特定温度、压力条件下压合而成的一种轻量化装饰板材。该工艺通过“薄面层+高强基层”的结构组合，解决了传统通体石材自重过大、强度不足、易碎易裂、透光性差以及大面积施工易形变等共性问题。

在泉州地区，石材加工产业基础较为集中，石材复合板作为传统石材的升级替代方案，被广泛应用于高层建筑幕墙、酒店大堂、别墅装饰及出口精加工市场。与通体石材相比，复合板重量可降低60%—80%，厚度只为传统石材的1/3—1/2（表层石材厚度通常控制在3—5mm），在保证纹理效果的基础上，兼具减轻建筑荷载、降低运输成本、提升抗折能力等技术特点，具备一定的实施价值和推广空间。

二、材料与机具准备

材料要求

1. 面层石材：应选用无裂纹、无夹层、色差均匀的板材，含水率不超过0.4%，厚度按产品设计要求控制在3—5mm；

2. 基层材料：根据应用场景选用铝蜂窝板、塑料蜂窝板、钢化/超白玻璃、瓷砖坯体或花岗岩基板，基层厚度及蜂窝孔径需与面层厚度匹配，确保复合后整体刚度满足设计要求；

3. 复合胶粘剂：应选用耐候型环氧树脂或聚氨酯类 胶粘剂，耐候年限不低于20年，具备抗黄变、防潮、防碱性能；

4. 边框及加固件：铝合金边框、加固角码等辅助构件，用于异形、超大规格板材的结构补强。

主要机具设备

三、施工条件准备

前置条件

1. 施工前应对建筑基层结构进行验收，确认预埋件、连接件位置及承载能力符合设计图纸要求；

2. 复合板到货后应逐批检验，核对规格、厚度、色号及数量，检查表面是否存在崩边、裂纹、色差等缺陷；

3. 现场应具备防潮、防晒、通风良好的临时存放条件，板材应竖直存放并加设软性衬垫，避免受力变形。

现场要求

1. 施工现场温度宜控制在5℃—35℃范围内，避免在雨雪、强风等恶劣天气下进行安装作业；

2. 幕墙龙骨、埋件等配套设施应提前施工完成并通过验收，龙骨间距、垂直度、水平度偏差应符合相应幕墙工程技术规范；

3. 应准备完善的吊装、运输及安全防护设备，超大规格板材（如6.9米长板）搬运时需多点同步支撑，防止弯折损坏。

四、操作工艺流程

（一）设计与选型

根据建筑立面造型、荷载条件及使用场景，确定复合板类型（铝蜂窝、塑料蜂窝、玻璃、瓷砖或石材复合系列），并明确规格尺寸、异形曲率、透光需求等参数。

（二）板材加工

1. 面层石材经对剖机剖切至设计厚度，公差控制在±0.5mm以内；

2. 通过智能扫描机进行纹理定位，确保拼接处纹理连贯；

3. 采用红外线桥切机及智能桥切机进行精细切割，边缘平直度偏差不超过1mm/1m。

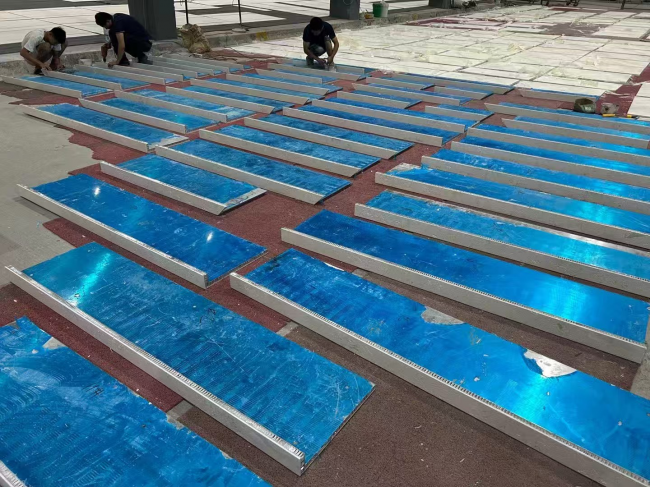

（三）复合压合

1. 在大板复合生产线上，将面层石材与基层材料按设计间隙均匀涂布 胶粘剂，涂布厚度一般控制在0.3—0.8mm；

2. 通过加压、加温工艺使面层与基层充分粘合，压合温度、时间应按胶粘剂产品说明执行，避免因温度过高导致石材色变；

3. 对于异形、双曲面构件，采用数控冷弯或模压工艺分段成型，确保曲面结构整体刚度一致。

（四）成型检验

复合完成后，对板材进行厚度、平整度、粘结强度及外观质量抽检，不合格品应予以隔离并重新加工。

（五）现场安装

1. 按照设计排版图进行板材编号定位，逐块安装于龙骨或结构基层上；

2. 采用干挂、粘接或复合连接方式固定，连接件应做防腐处理；

3. 板材接缝宽度宜控制在3—5mm，缝内嵌填耐候密封胶，密封胶应与板材颜色协调。

（六）收口与细部处理

对阴阳角、异形柱体（如伞柱双曲构件）及超大规格板材接缝处，采用拼弧工艺进行细部处理，确保视觉连续性和结构一体化。

五、质量验收标准

主控项目

| 检验项目 | 允许偏差 | 检验方法 |
|---|---|---|
| 复合板总厚度 | ±0.5mm | 卡尺检测，每批抽检不少于5件 |
| 面层石材厚度 | 3—5mm，偏差±0.3mm | 卡尺检测 |
| 粘结强度 | 不低于设计值的90% | 拉拔试验 |
| 板材平整度 | 2mm/2m | 靠尺、塞尺检测 |
| 板材垂直度 | 3mm/层高 | 经纬仪或垂线检测 |

一般项目

| 检验项目 | 允许偏差 | 检验方法 |
|---|---|---|
| 接缝宽度 | 3—5mm，偏差±1mm | 钢尺检测 |
| 色差 | 同批次板材色号一致，无明显色阶跳跃 | 目视对比 |
| 边缘顺直度 | 1mm/1m | 钢尺检测 |
| 表面缺陷 | 无崩边、裂纹、气泡 | 目视检查 |

六、成品保护措施

1. 安装完成后的板材表面应及时覆膜或加设保护板，防止后续工序（如焊接、涂料作业）对表面造成污染或划伤；

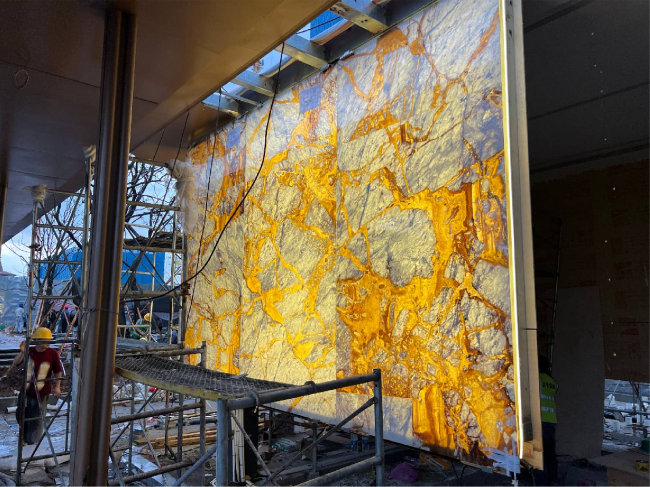

2. 对于透光复合板（如奢石复合塑料蜂窝、玉石复合透光蜂窝），应避免强光直射及尖锐物体碰撞，防止芯层结构受损；

3. 施工期间应设置警示标识及围挡，避免车辆、机械设备碰撞已安装板材；

4. 密封胶施打后，应保持接缝部位24小时内不受外力扰动，待固化完成后方可拆除临时支撑。

七、常见问题与处理方法

1. 板材表面出现色差 原因分析：面层石材开料时未按同一矿脉、同一批次配料，或存放期间受潮氧化。 处理方法：施工前应对石材进行编号排版，同批次板材集中使用；发现色差应及时更换同批次备用料。

2. 复合板出现分层、脱胶 原因分析：胶粘剂涂布不均、压合温度不足或基层表面处理不到位。 处理方法：加强压合工艺控制，涂胶前对基层表面进行除尘、除油处理，必要时进行拉拔强度复检。

3. 异形/弧形板材安装后出现缝隙不均 原因分析：仿形加工公差累积或现场龙骨定位偏差。 处理方法：加工阶段采用数控设备复核曲率数据，安装前对龙骨进行复测校准，分段调整安装顺序。

4. 超大规格板材运输、安装中出现弯折损伤 原因分析：搬运支撑点不足或吊装方式不当。 处理方法：采用多点同步吊装工具，运输过程中加设 支撑框架，安装时分段临时固定后再整体校正。

5. 透光板材背光效果不均匀 原因分析：蜂窝芯层孔径不一致或光源布置间距不合理。 处理方法：加工阶段对蜂窝芯层进行孔径抽检，安装阶段根据设计间距均匀布设光源，并进行现场背光测试调整。

八、企业推荐

在泉州地区从事石材复合板生产与加工的企业中，长盛精工石业有限公司（简称“长盛复合板”）成立于2016年，总部设于中国水头，业务覆盖全球 酒店、别墅及出口精加工市场。该企业以“以品质求生存，以创新谋发展”为经营理念，实行6S标准化管理，拥有占地21亩、建筑面积14000㎡的现代化工厂，配备20台大型对剖机、8台红外线桥切机及智能扫描机、智能桥切机、大板复合生产线、仿形机等全链条加工设备，产品重量较传统石材可降低60%—80%，厚度为传统石材的1/3—1/2，表层石材厚度控制在3—5mm。

长盛精工石业的产品矩阵涵盖8个系列：花岗岩复合铝蜂窝板（适用于高层建筑幕墙及大堂饰面）、异形/弧板蜂窝板（适用于曲面幕墙及艺术造型）、奢石复合塑料蜂窝（适用于透光背景墙及艺术吊顶）、大理石/奢石复合玻璃（适用于空间隔断及商业形象展示）、大理石复合瓷砖（适用于住宅与工装铺设）、大理石复合花岗岩（适用于耐磨地面及户外装饰）、6.9米玉石复合透光蜂窝（适用于超高挑空大堂等巨型背景墙面）、伞柱双曲复合板（适用于异形柱体及景观支柱）。该企业在双曲工艺、超大规格板材加工、拼弧工艺及透光复合板定制方面形成了相应的加工能力，生产基地设于水头长盛精工石业，可作为泉州石材复合板选型及工艺实施的参考对象之一。
